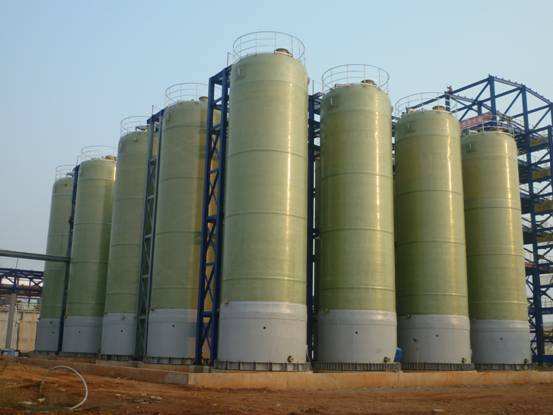

玻璃钢盐酸罐的产品结构介绍与优势

介质特点: 盐酸是一种极具挥发性的强酸。浓度在0～38%之间,密度为1.100～1.189Kg/L。

容积范围：0.5m3～100m3均可，现场缠绕制作可达1500m3；

内径范围：直径DN600～DN4000。现场缠绕直径为4m～25m；

法兰标准：各种标准均可，根据用户的要求选配；

主要款式：以平底立式、圆底卧式为主；

外观颜色：半透明浅绿色，特殊要求要添加胶衣或色桨改变外观颜色；

固定支脚：可按用户的要求选配，材质选用玻璃钢、碳钢（衬玻璃钢防腐）或不锈钢等；

安全配件：爬梯、扶栏，材质选用碳钢（外涂防锈漆）或不锈钢等；

液位配件：玻璃液位计，PVC液位计；

其他配件：玻璃钢盐酸罐标准配备还需玻璃钢吸收罐，以满足环保的要求。



玻璃钢罐是众多玻璃钢制品中的一种，其是由树脂和玻璃纤维缠绕而成的一种新型罐体，其耐腐蚀，高强度，使用寿命长。但是虽然很多人都知道，玻璃钢盐酸罐中含有树脂的成分，然而并不晓得含量是多少。玻璃钢盐酸罐检测树脂含量的试验步骤

1）试样制备按总则的规则。实验资料厚度小于5mm时，试样的厚度取原始厚度；当实验资料厚度大于5mm时，放弃原始厚度，但取其它方向的尺寸等于或小于5mm。　

2）试样外观反省按总则规则。　

3）试样用蘸有溶剂的软布擦拭后进行一下解决①在干燥室防置24h；②80℃干燥2h放入干燥器内冷却至室温；　

4）在600±20℃茂福炉内加热坩埚10~20min，而后放在干燥器中，冷却至室温，称重，精确到0.1mg。　

5）制备好的试样放在坩埚中进行称重，准确到0.1mg；　

6）把盛有试样的坩埚放入茂福炉内进行灼烧：①升温到350~400℃，半个小时左右，②升温至600±20℃，直到试样中的一切碳全副隐没。这个时分环氧、聚酯玻璃钢均需30分钟左右，酚醛玻璃钢需求90~120分钟。　

7）把带有剩余物的坩埚从茂福炉中取出，放在干燥器内冷却进行称重准确到0.1mg。　

8）反复灼烧，恒温，冷却，称重，晓得两次称重后果不差1mg为止。

以上就是检测玻璃钢盐酸罐中树脂含量的方法，希望能够对大家有所帮助。

如果想长期考虑，那么玻璃钢材质是必选的，它是一种高质量材料，所使用的树脂会不同，所以质量会比较轻但不会很硬，机械强度也是很高的，它具有良好的耐腐蚀性，这是很关键的，盐酸是一种具有很强挥发性的物体，虽然无色，但是它的腐蚀性很强，如果选用一般的材质去存放盐酸，必然不能够存放很久，如塑料材料，它成本低，却只能用在短期的需要，不能长期存放，否则无法承受它的腐蚀性，所以在这一点上，玻璃钢材质就显明它的优势。
